电炉变压器的分类有哪些?

日期:2021-05-07 09:44:49 访问量:309 类型:技术知识

  电炉变压器是专为各种电炉提供电源的变压器,工业用电炉变压器大致可分为3类:电阻炉变压器、电弧炉变压器和感应炉变压器。下面就为大家逐一说一下这3类变压器分别是什么?

  1.电阻炉变压器

  用于机械零件加热、热处理、粉末冶金烧结、有色金属熔炼等的电阻炉和盐浴炉。由于其发热体的电阻太小,或者在升温过程中发热体电阻的变化太大,所以需要在炉子和电力网之间配备一台电阻炉变压器,以降低和调节电炉的输入电压。

  小容量、低电压的电阻炉变压器与盐浴炉变压器多为干式变压器,带箱壳,自然冷却;中等容量(数百数千伏安)的电阻炉变压器多为油浸自冷式变压器;大容量的则为强迫油循环水冷式变压器

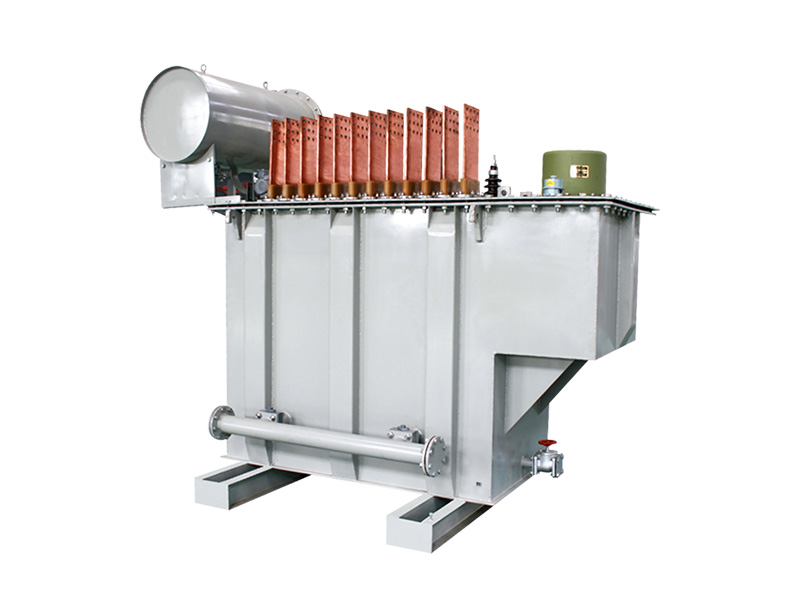

10KV<a href=

  2.电弧炉变压

  给用于钢铁冶炼的电弧炉供电的专用变压器。容量大,结构复杂,技术要求较高。其副边电压低,一般从数十伏到数百伏,并要求能在较大范围内调节;副边电流往往达数千数万安。此外在钢铁冶炼中,熔化期需要功率大,要求变压器能在2小时内有20%的过载能力。在炼钢过程中,由于炉料的倒塌容易造成电极短路,所以电弧炉变压器的原边应串入限流电抗器,或使其具有较大的阻抗,以限制短路电流。

  3.感应炉变压器

  壳式电炉变压器的绕组为与心柱截面形状相同的矩形。低压绕组用整块铜板制造,散热条件好,出头为焊接结构;高压绕组为饼式结构。绕组排列一律采用交错式。每组内的高压线段与低压线段应具有相等的磁势,其辐向尺寸应基本相等。理论上将低压线段放在两端,因其对铁心的绝缘距离小。但是为了使变压器短路阻抗小些,需要多个漏磁组才能达到要求,而低压线段放在两端会使漏磁组数受到限制,所以有时将高压线段放在两端。在调压过程中,为了使线段配置得对称并保证磁势平衡,调压线段通常采用多路并联,从而保证各漏磁组阻抗相等,各路低压线段的电流也相等。
