干式变压器和油浸式变压器的区别有哪些?

日期:2021-06-17 17:51:48 访问量:979 类型:技术知识

变压器的种类有很多,常见的有干式变压器和油浸式变压器,接下来我们来谈谈他们直接的区别有哪些,首先我们先按下面五种方式方式区分:

一、干式变压器和湿式变压器 按相数分:

1)单相变压器:用于单相负荷和三相变压器组。

2)三相变压器:用于三相系统的升、降电压。


二、干式变压器和湿式变压器 按冷却方式分:

1)干式变压器:依靠空气对流进行冷却,一般用于局部照明、电子线路等小容量变压器

2)油浸式变压器:依靠油作冷却介质、如油浸自冷、油浸风冷、油浸水冷、强迫油循环等。

三、干式变压器和湿式变压器 按用途分:

1)电力变压器:用于输配电系统的升、降电压。

2)仪用变压器:如电压互感器、电流互感器、用于测量仪表和继电保护装置。

3)试验变压器:能产生高压,对电气设备进行高压试验变压器

4)特种变压器:如电炉变压器整流变压器、调整变压器等。


四、干式变压器和湿式变压器 按绕组形式分:

1)双绕组变压器:用于连接电力系统中的两个电压等级。

2)三绕组变压器:一般用于电力系统区域变电站中,连接三个电压等级。

3)自耦变电器:用于连接不同电压的电力系统。也可做为普通的升压或降后变压器用。


五、 干式变压器和湿式变压器 按铁芯形式分:

1)芯式变压器:用于高压的电力变压器

2)壳式变压器:用于大电流的特殊变压器,如电炉变压器、电焊变压器;


油浸式变压器

    油浸式变压器干式变压器的最大区别就是有没有“油”,而由于油是液体,具有流动性,油浸式试验变压器就一定是有外壳的,外壳内部是变压器油,油中浸泡着变压器的线圈,从外面是看不到变压器的线圈的;

    油浸式变压器为了散热方便,也就是为了内部绝缘油的流动散热方便,在外部设计了散热器,就象散热片一样,而干式变压器却没有这个散热器,散热靠变压器线圈下面的风机,该风机有点象家用空调的室内机;

    油浸式变压器由于防火的需要,一般安装在单独的变压器室内或室外,而干式变压器肯定安装在室内,一般情况下安装在低压配电室内,和低压配电柜并排安装。

    油浸式变压器依托油作冷却介质,如油浸自冷,油浸风冷,油浸水冷及逼迫油轮回等。普通用于火电厂升压站的主变,变比20KV/500KV,或20KV/220KV,普通发电厂用于动员本身负载(好比磨煤机,引风机,送风机、轮回水泵等)的厂用变压器也是油浸式变压器,它的变比是20KV/6KV。油式变压器的额定电压3-35kV品级。

    油式变压器只能看到变压器的外壳;油式变压器大部门利用瓷套管;油式变压器却能够从小到大做到全数容量,电压品级也做到了一切电压;油式变压器靠绝缘油停止绝缘,靠绝缘油在变压器内部的轮回将线圈发生的热带到变压器的散热器(片)长进行散热。油式变压器因为“失事”后能够有油喷出或泄露,形成火警,大多利用在室外。油式变压器价钱要低;

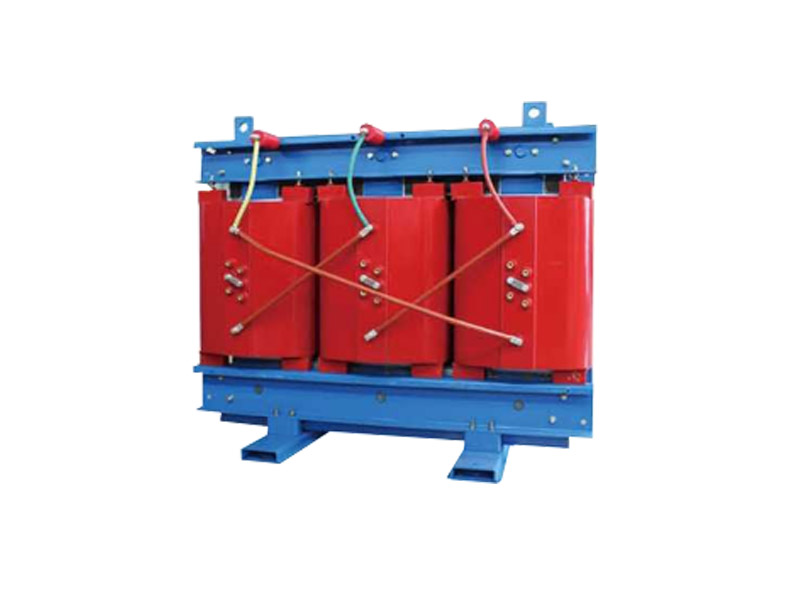

干式变压器

    从表面上看,干式变压器能间接看到铁芯和线圈;引线情势纷歧样,干式变压器大多利用硅橡胶套管;容量及电压分歧,干式变压器普通合用于配电用,容量多数在1600KVA以下,电压在10KV以下;绝缘和散热纷歧样,干式变压器普通用树脂绝缘,靠天然风冷。

    干式变压器没有油,就不用外壳了,能直接看到变压器的线圈;还有一个特性就是油浸式变压器上面有油枕,内部存放着变压器油,但现在新式油浸试验变压器也有不带油枕的变压器生产;

    干式变压器依托氛围对流停止冷却,普通用于写字楼、都会的楼、堂、馆、所等高级地域的照明、电子线路等中小容质变压器。变比为100000V/400V,用于带额定电压380V、220V的负载。

合用处所

干变的环保性,阻燃、抗打击等等长处,而经常使用于室内等高要求的供配电场合,如宾馆、办公楼、高层修建等等。

油浸式变压器因为防火的需求,普通安装在零丁的变压器室内或室外。
